Automatic CNC Winding Machine For Expandable Winding Mandrel
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Vurgulamak: | bobin Sarma makinesi,Filament Winding Machine |
||
|---|---|---|---|
Otomatik CNC Genişletilebilir Mandrel Sargı Makinası Sargı
Açıklama:

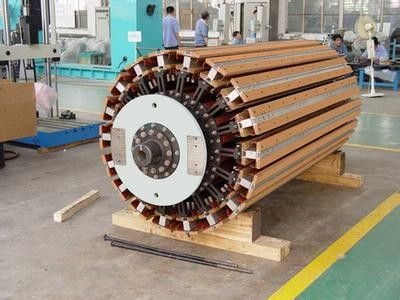

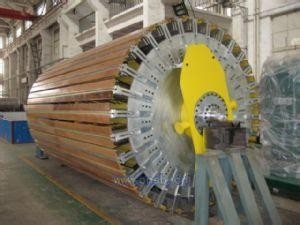

EWM mandrel gövdesine, genişletilebilir bir mekanizma, yay destek plakaları, genişletilebilir astar, kilitleme oluşmaktadır
mandrel göre cihaz olup, mandrel bağlanması ve sarma makinesi için bir cihaz.
Uygulamalar:

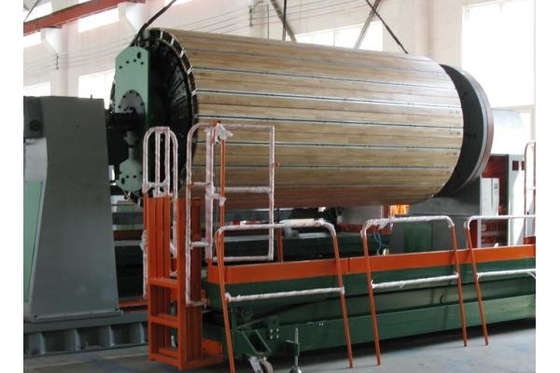

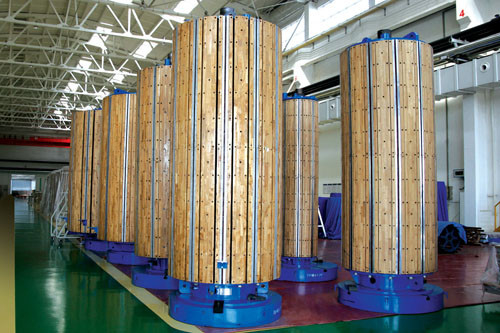

Malafa (EWM) dikey veya yatay sarma makineleri trafo bobin sarma için yeni özel mandrel sarma
Özellikler:
| tip | Çap aralığı (mm) | Jant uzunluğu (mm) | Jant miktarı | Jant alanı (mm) | Toplam uzunluk | ağırlık | yük |
| RXM-1A | φ270 ~ 350 | 1500 | 6 | 5 ~ 45mm | 1190 | 0.075T | 0.6T |
| RXM-2A | φ340 ~ 470 | 1800 | 6 | 5 ~ 45mm | 1160 | 0.09T | 0.6T |
| RXM-3A | Φ460 ~ 610 | 1800 | 8 | 5 ~ 45mm | 1724 | 0.15T | 1T |
| RXM-3B | φ600 ~ 780 / φ770 ~ 950 | 2000 | 12 | 5 ~ 45mm | 1724 | 0.2t'lik | 1.5T |
| RXM-4A | / Φ1130 ~ 1330 Φ940 ~ 1140 | 2000 | 18 | 5 ~ 45mm | 2290 | 0.95T | 3T |
| RXM-4B | / Φ1510 ~ 1710 Φ1320 ~ 1520 | 3000 | 18 | 5 ~ 45mm | 2290 | 1.02T | 3T |
| RXM-5B | / Φ1890 ~ 2090 Φ1700 ~ 1900 | 3000 | 18 | 5 ~ 45mm | 3130 | 2.5T | 8T |
| RXM-6B | / Φ2290 ~ 2540 Φ2050 ~ 2300 | 3000 | 24 | 5 ~ 45mm | 3130 | 3.7t | 8T |
| RXM-7B | / Φ2780 ~ 3080 Φ2500 ~ 2800 | 3000 | 30 | 5 ~ 45mm | 3430 | 5.5T | 10T |
Parametre | Çap Aralığı | Batten Uzunluk | Batten Miktarı | Toplam Uzunluk Hariç Mil Başkanı | Ağırlık | Maksimum Yük |
| 1XB | φ160 ~ 210 mm | 1000 mm | 8 | 1190 mm | 75 kg | 600 kg |
| 2XB | φ200 ~ 260 mm | 1000 mm | 8 | 1160 mm | 90 kg | 600 kg |
| 3XB | φ210 ~ 280 mm | 1500 mm | 8 | 1724 mm | 150 kg | 1000 kg |
| 4XB | φ270 ~ 350 mm | 1500 mm | 8 | 1724 mm | 200 kg | 1500 kg |
| 0B | φ340 ~ 470 mm (~ 580 φ450) | 2000 mm | 12 | 2290 mm | 950 kg | 3000 kg |
| 1B | φ400 ~ 530 mm (~ 640 φ510) | 2000 mm | 12 | 2290 mm | 1020 kg | 3000 kg |
| 2B | φ600 ~ 780 mm (~ 940 φ760) | 2700 mm | 12 | 3130 mm | 2500 kg | 8000 kg |
| 3B | φ850 ~ 1050 mm (~ 1230 φ1030) | 2700 mm | 16 | 3130 mm | 3700 kg | 8000 kg |
| 4B | φ1125 ~ 1325 mm (~ 1505 φ1305) | 3000 mm | 18 | 3430 mm | 5500 kg | 10000 kg |
| 5B | φ1460 ~ 1660 mm (~ 1840 φ1640) | 3000 mm | 18 | 3430 mm | 7300 kg | 12000 kg |
| 6B | φ1800 ~ 2060 mm (~ 2300 φ2040) | 3200 mm | 24 | 3630 mm | 9800 kg | 12000kg |
| 7B | φ2420 ~ 2720 mm (~ 3000 φ2700) | 3000 mm | 30 | 3690 mm | 13000 kg | 15000 kg |
