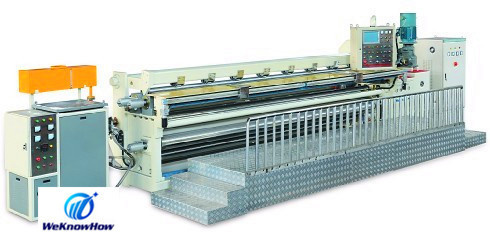

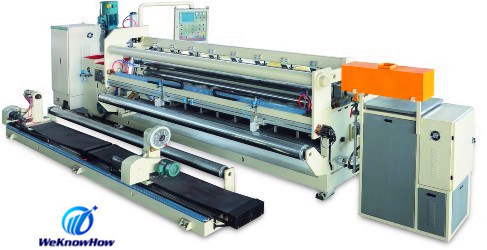

2800mm CNC Sarma Makinası, makine aleti trafo için dokunarak el

2800mm CNC Sarma Makinası, makine aleti trafo için dokunarak el

3.2, teknik parametreler

① makine ana teknik parametreler

a. ham madde boyut

kağıt genişliği 750mm 2500 mm

Kalınlığı 0,1 ± 0.005 mm

Makara iç / dış çapı ф90 ± 2/ф450 ± 10 mm

Alüminyum folyo genişliği 150-450 mm

Kalınlığı 0,008 mm

Alüminyum iç / dış çap ф32/ф40 ± 0.5 mm. Ф50/ф60 ± 0.5

Uzunluğu 700-2800 mm

b. işleme aralığı

Sarma çapı ф60-300 mm bitmiş

Maksimum kesme genişliği 2500 mm

Minimum kesme genişliği 600 mm

Sol yuvarlak kesici XB 0 aralığı işleme ~ 1100 mm (ekipman kaynağı olarak merkezi hattı)

Sağ kesici YB 0 yuvarlak işleme aralığı ~ 1100 mm

(ekipman kaynağı olarak merkezi hattı)

c. işleme hassas

genişliği duyarlık ± 0,5 mm

çapı hassas ± 1 mm

Adım konum doğruluğu ± 1 mm

Deviation≤ sona 0,5 mm

Genişlik sapma sonra kesme ± 0,5 mm

d. verimlilik

Kağıt hız 1-5m/dk

e. güç kapasitesi 70KW

f. Hava tüketimi 0.25m3 / dk

g. worktable Yükseklik: 1100 mm (makine gerçek boyuta bakın)

② Ana teknik koşulları çeşitli bileşenleri

a. ana itici sistem

a.1. bitmiş sarma çapı: ф60 ~ 300 mm

a.2. bitmiş genişliği kaydırma: 600 ~ 2500 mm

a.3. gerilim kontrolü: 50-2500 N

a.4. mili hızı: 0-80 d/d

a.5. Ana Motor güç 7.5KW

a.6. çekiş motorlu 5.5KW

a.7. çıkış tork 3000Nm

a.8. fren doğruluk 1 / 10 dönüş

cihaz sıkma b.

kuvvet 30KN basarak b.1. maksimum bir silindir

kuvvet üst acil platformu 7 tuşuna basarak b.2.the ~ 30KN

b.3. maksimum swing açısını basarak platform 25 º üst

c. Isıtma ve destekleme mekanizması

c.1 silindir sıcaklığı 110 ± 5 ℃ Isıtma.

c.2 güç 55KW Isıtma.

③ denetim programı yapılandırma gereksinimleri

otomatik Sarma makinesi 110KV ve 220KV ile yapılandırılır

enstrüman trafo sarma programcılar.

a. 110KV (¢ Boru dış çapı 40 / ¢ 32)

b. 220KV (Boru dış çapı ¢ 60 / ¢ 50)
