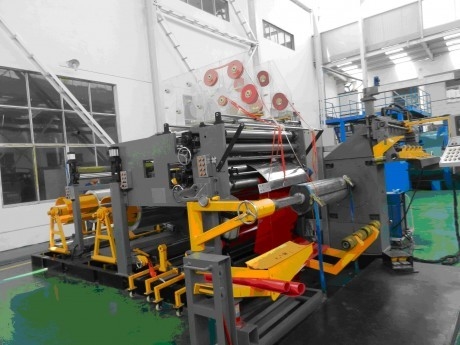

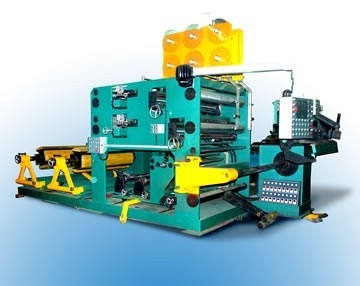

Yüksek Hızlı CNC Sarma Makinesi, otomatik bobin sarma makinesi

.N

MADDE

ÖZELLİKLERİ

1

Bobin aralığı

1.1

Aksiyel uzunluk

Max: 600 mm

1.2

Aksiyel uzunluk (kurşun)

Max: 720 mm

1.3

Dış çapı (teller dahil değildir)

φ600

1.4

Dış çap (Maks) (maks)

φ620

1.5

İç çap (min) (dak)

Hayır sınırlı

1.6

Bobin tipi

Yuvarlak, elips, dikdörtgen (Bobin weight≤500kg)

2

Bobin malzemesi

2.1

Bakır ya da alüminyum folyo

, thickness0.3-1.5mm width≤600mm; Iç çap Bobin: Φ400; Diameter≤Φ800 dışında coil.

2.2

Emaye tel

Tel: MaxΦ0.3-3.0 mm; Düz tel: Max 3 × 12 mm

3

Davranış folyo Kangal açma cihazı

Pnömatik gerginlik yolu

3.1

Destek silindiri uzunluğu

620 mm

3.2

Destek silindir aralığını ayarlamak

Φ470-φ520

3.3

Destek silindir yükü (maks)

1000 KG

3.4

Genişleyen kuvveti

Max: 5000N-M (basamaksız ayarlanabilir)

3,5

Gerginlik çalışma kuvveti

0 --- 0,6 Mpa

4

Sargı cihazı

4.1

Sarma hızı

0-20 n / dak

4.2

Çalışma torku (maks)

≥ 5000 NM

4.3

Sargı gücü

11 KW

4.4

Hız ayarı yolu

Frekans kademesiz hız ayarı

5

Katman yalıtım Açıcı cihazı

5.1

Katman insulationinstallation aks

2 set

5.2

Katman yalıtım bobin dış çapı

≤φ400 mm

5.3

Iç çapı Katman yalıtım bobin

Φ76 mm

5.4

Katman yalıtım bobin genişliği

Max: 620 mm

5.5

Verici makara yolu

Mekanik sıkma

5.6

Baş Damping (2 set bağımsız)

≤50 NM

6

Cihazı giderin

6.1

Yöntemi giderin

Servo motor sistemi doğru oto

7

Elektrik sistemi

PLC oto kontrolü

7.1

Sayım basamak

4 basamaklı (,0-999,9) (Sayım hassas: 0,1 dönüş)

7.2

Temel işlevi

Adım girişi, Değiştirilebilir, elektrik kesintisi bellek

7.3

Çalışma arayüzü

Dokunmatik kontrol paneli (Çince ve İngilizce)

7.4

Toplam güç

15KW
